同軸切換器 （1回路2接点） コメット CSW-100 (CSW100) アマチュア無線
¥4,800
同軸切換器 1回路2接点 【CSW-100】(CSW100)(COMET) アマチュア無線
高周波信号を 50Ω のライン上で切り替える手動式の 2接点同軸切替器 です。
■ コネクターの芯線を金メッキし、接触抵抗の低減化が図られました。
■ 高周波信号用として高周波性能を重視して設計された同軸切替器です。
■ 選択していない接栓側がショート状態になる機構にしてあり、簡易的な避雷構造としています。
■ 筐体は同軸構造を形成し、次の特性を有します。

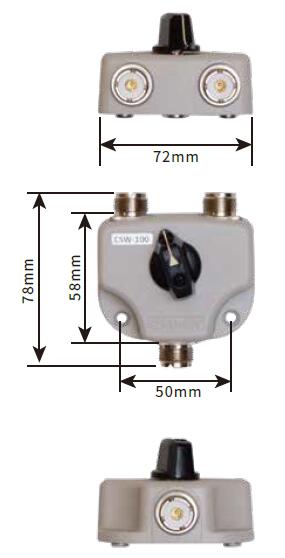

● 通過損失（挿入損失）が少ない ● 良好なVSWR 特性 周波数範囲 DC - 500MHz 切換回路数 コネクター 入出力インピーダンス 1回路2接点 M-J型 50Ω VSWR 挿入損失 1.2以下 0.2dB以下 最大通過電力 DC - 30MHz ： 1500W PEP 30 - 170MHz ： 1000W PEP 170 - 500MHz ： 500W PEP アイソレーション DC - 170MHz ： 60dB以上 170 - 500MHz ： 35dB以上 外形寸法 質量 W72mm L78mm H47mm 約430g
