【特長】●電流センサを搭載し、将来HEMSのご採用をお考えの方に適したスマートコスモです。
●ドアカバーを正面から水平脱着できるので、カバーの取付施工性を向上、天井面との隙間を少なくすることが可能になり、設置場所の自由度が高まります。
また、幹線引込開口と分岐配線作業スペースを拡げ、施工しやすくなりました。

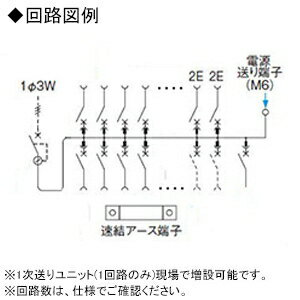

【仕様】●メーカー:パナソニック●型番:BHR86342G●商品名:住宅分電盤●スマートコスモ●コンパクト21●レディ型●創エネ対応●リミッタースペースなし●家庭用燃料電池システム/ガス発電・給湯暖冷房システム対応●自家発電用連系ブレーカ(A):20●回路数+回路スペース:34+2●分岐電流センサ数:39●主幹容量(A):60●分岐:・2P1E20A:28・2P2E20A100V:6●相線:1φ3W●盤定格(A):主幹バーの定格電流容量 100●搭載ブレーカ:・自家発電(燃料電池/ガス発電)用連系ブレーカ(BSH3203GK)・主幹:単3中性線欠相保護付漏電ブレーカ(3P3E)(BJF360315)・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)●プラスチック製●色:ホワイト(マンセル記号10Y9/0.5)●寸法(mm):タテ340×フカサ124×ヨコ612●半埋込寸法(mm):タテ325×フカサ30×ヨコ597●ドア付●埋込・半埋込両用形●アース端子実装数:12●一般社団法人 日本配線システム工業会 住宅用分電盤規格適合品【ご注意】※100V-200Vの切り替えは全回路可能です。
(200Vの場合、2P2Eブレーカをご使用ください。
)※埋込形は対応できません。
※盤定格電流を超える主幹ブレーカは取り付けないでください。
※上記回路数とは別に、自家発電(燃料電池/ガス発電)用連系ブレーカ20Aを搭載しています。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
