通信機器、レトロ機器、または産業機器とインターフェースする場合は、おそらく RS-232 インターフェースに遭遇するでしょう。

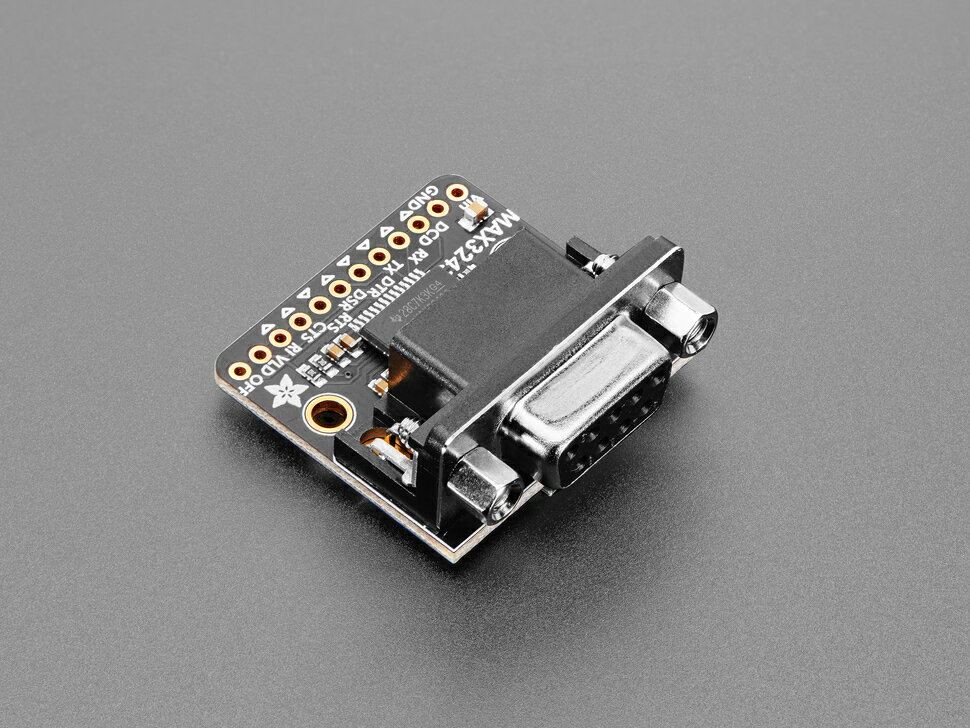

この基板は、レベル シフティングの 5 つの入力チャネルと 3 つの出力チャネルを提供し、高電圧/負電圧の生成をすべて低コストのブレークアウト ボードで処理します。
MAX232 系列の古典的なチップ部品である TI の信頼性の高い MAX3243 を使用しているため、最大 250Kbps の RS-232 のすべてのニーズにうまく対応できます。
RS-232 は、USB より前に存在していたもので、データとフロー制御ラインを許可する 9 ピンまたは 25 ピンの D-Sub コネクタです。
これらのインターフェースがマウス、モデム、バーコード スキャナ、テレタイプなどに使用されていたことを覚えている方も多いでしょう RS-232 ポートを備えたデバイスがまだ販売されていますが、最近では多くの人が USB から RS-232 へのアダプタを使用しています。
マイクロコントローラまたはマイクロコンピュータを使用して RS-232 でチャットする場合、ありがたいことに、シリアル ポート / UART (ほぼすべてのマイクロコントローラに備わっているもの) とレベル シフタだけが必要です。
レベル シフタが必要なのは、ほとんどの UART が 0 ～ 3.3V または 0 ～ 5V のロジック レベルであるのに対し、RS-232 では +-6 ～ +-10V が必要であり、信号電圧が負になるためです つまり、特別な高電圧と低電圧を生成し、ロジック レベルを安全に変換するには、専用のシフタが必要です。
もちろん、生の MAX232 チップを購入して必要なコンデンサを配線することもできますが、このボードはすべてを自動的に実行し、さらに「クライアント」 デバイスに直接接続するための DE-9 コネクタも付属しています。
3.3V の電源とロジックで動作できますが、これは多くの古いチップでは不可能です。
また、8 つのデータ ピンすべてに対応しているため、 RTS、CTS、DTR、DSR、DCD、RI などのフロー制御信号をすべて使用できます。
MAX3243 からは、「Valid」と「Off」の 2 つの個別のラインも含まれています。
チップが接続されたデバイスからの信号電圧を検出すると、Valid ライン出力はロジック レベルがハイになります。
そのため、「接続完了」信号として使用できます。
また、Off ピンもあり、マイクロコントローラによってロジック ハイに設定されると、すべてのピンがトライ ステートになり、電力が削減されます この基板は、低電圧電源/ロジック レベル用の UART 側と、高電圧信号用の DE-9F RS-232 側が完全に組み立てられた状態で提供されます。
また、ヘッダーも含まれているため、数分でブレッドボードにはんだ付けできます。
