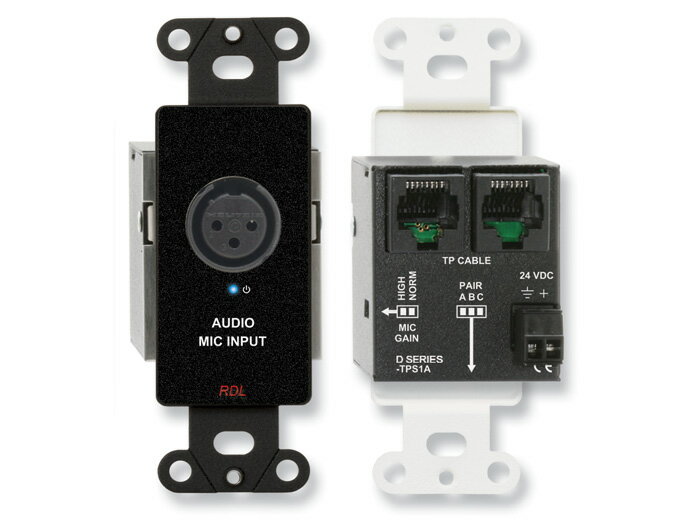

RDL D-TPS1A/DB-TPS1A アクティブシングルペア送信機 ツイストペアFormat-A XLRマイク入力 ファンタム付き【送料無料】
¥26,180
特徴: ファンタム電源付XLR バランスマイク入力 背面のスイッチで、Mic Gainを選択可能 どのPair(A,B,C)に出力を送るか、スイッチにて選択 信号と電源のペアをRJ45ジャック介してパス・スルー ツイストペアケーブルを介したリモート電源供給 ヒューズ装備のローカル電源で接続されたすべての機器に電源供給 脱着式ターミナルブロックにローカル電源入力を装備 青色LEDによってパワーオン状態を通知 追加のFormat−A送信機とのデイジーチェーン スタジオクオリティの精密なアクティブバランス回路用途: Dシリーズ−TPS1Aモジュールは、RDL Format−Aツイストペア製品と互換性のあるシングルペアオーディオ送信モジュールです。
これらのモジュールはウォールボックス、キャビネットおよびオーディオソースの接続に使用するエンクロージャーに取り付ける様に設計されました。
Dシリーズ−TPS1AモジュールはRDL WB−1U/WB−2Uウォールボックス、または標準US電気ボックスにマウント可能です。
D−TPS1Aは、ホワイトの前面パネルにグレーのレタリングがあしらわれており、RDL Decoraスタイルのリモートコントロール機器とも相性のいい製品です。
DB−TPS1Aはブラックの前面パネルです。
DS−TPS1Aは、RDL Decora®スタイルのステンレス製リモートコントロール機器と調和するステンレス製となっており、商業施設/工業施設におけるインストレーションに使用できます。
APPLICATION:Dシリーズ−TPS1Aモジュールは、XLRマイク入力を備えています。
モジュールは、IEC24Vファンタム電源を備えているので、ダイナミックマイクとコンデンサマイク両方の入力信号を受け取ることが出来ます。
入力信号は、基準動作レベルに最適化されたスタジオクオリティのマイクプリアンプにより増幅されます。
背面のGAINスイッチは、通常NORM(ノーマル)ゲインにインストーラーによって設定されます。
常に低いマイクレベルが予想されている場合、このスイッチはHIGHゲインポジションに設定する事が出来ます。
プリアンプにより増幅されたマイクソースは、背面パネルのスイッチを使用してインストール時に選択した1つの出力ケーブルペアにルーティングされます。
これらのモジュールは、1つのケーブルペアのみを駆動します。
したがって、他のマイクレベルまたはラインレベルのFormat−A送信機から信号や電源を受け取ることが出来ます。
Dシリーズ−TPS1Aモジュールは、それらの入力ケーブル用に予備のRJ−45ジャックを備えています。
Dシリーズ−TPS1Aとその他2つの送信機をチェーンしても良いですし、1つの2ペア送信機を接続することもできます。
3つのシングルペア送信機が接続されている場合、それぞれの送信機は各々異なるPair(AまたBまたはC)に供給しなればなりません。
ペアBとCにステレオオーディオが供給されているRDL2ペア送信機と一緒に接続されているならば、Dシリーズ−TPS1Aは、ペアAに供給するように設定されなければなりません。
電源ペアと3つすべてのオーディオペアは、背面のR45ジャック両方を介して供給されます。
Dシリーズ−TPS1Aは、背面の脱着式ターミナルブロックを使用して、24Vdcパワーサプライから直接電源を供給します。
モジュールに接続されたローカル電源は、LOOP INとOUTPUT RJ45ジャックに接続された全てのモジュールに供給されます。
同じツイストペアケーブルによって接続された他のあらゆるモジュール、信号分配機およびRDLパワーインサーターからリモートでDシリーズ−TPS1Aへ電源を供給することも可能です。
前面パネルのLEDによって電源オン状態を通知します。
RDL Format−Aは、シールドワイヤリングと同等もしくはそれ以上の高品質なオーディオ性能を備えています。
シンプルな設計、容易な取り付け、他に類を見ない柔軟性、自動式ヒューズの電源、ハムノイズの除去、低ノイズ、そして低歪を達成したRDL Format−Aは設計者とインストーラーに経済的なツイストペア製品の中で最適な選択肢を与えます。
仕様: 入力:バランス 1.2kΩ 24Vdcファンタム電源内臓(IEC1938:1996−12) 入力接続:XLR 入力レベル:-45〜-65dBu バランス、最大:-40dBu(HIGHゲイン),-28dBu(NORMゲイン) Format−A信号ペア使用:A,BまたはCにスイッチにて切り替え ゲイン:50dB(NORM) または63dB(HIGH)背面パネルでスイッチ切り替え可能 Format−A入力:RJ45 出力:RDL TP Format−A 出力接続:RJ45 出力レベル:100Hz〜30kHz(±1dB) 一体型ローカットフィルター-10dB@30Hz 周波数特性:10Hz〜50kHz(±0.1dB) THD+N:0.1%以下(80Hz〜20kHz) +4dBu以下のノイズ:-80dB以下(NORMゲイン)、-70dB以下(HIGHゲイン) +4dBu以上のヘッドルーム:18dB以上 CMRR:60dB以上(HIGHゲイン50Hz〜150Hz)65dB以上(NORMゲイン50Hz〜150Hz) インジケーター:電源オン 電源接続(2):脱着式ターミナルブロック、RJ45 周辺動作環境:0°〜50℃ 電源仕様:24Vdc@65mA+接続負荷 寸法(高さ×幅×奥行きcm):10.45×4.06×4.8 取り付けボックスの最小奥行き:2.4インチ 保証:ご購入日より1年間
